产品名称：铸铁镶铜圆闸门，铸铁闸门

产品型号：ZMQY,SYZ

产品规格：DN200-DN3000

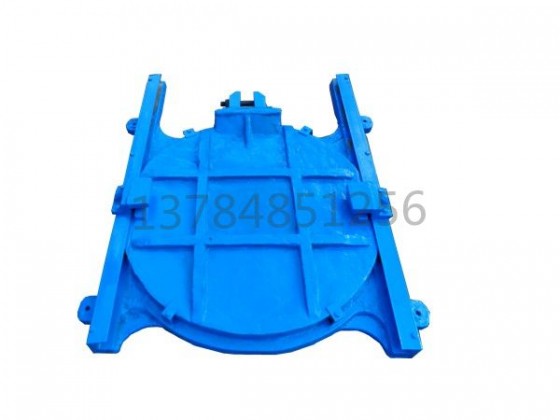

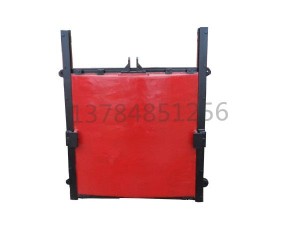

产品图片：

结构形式：明杆式、双向承压式

安装形式：附壁式、靠壁式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

产品用途：本产品广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。

一、产品结构：

铸铁镶铜圆闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。

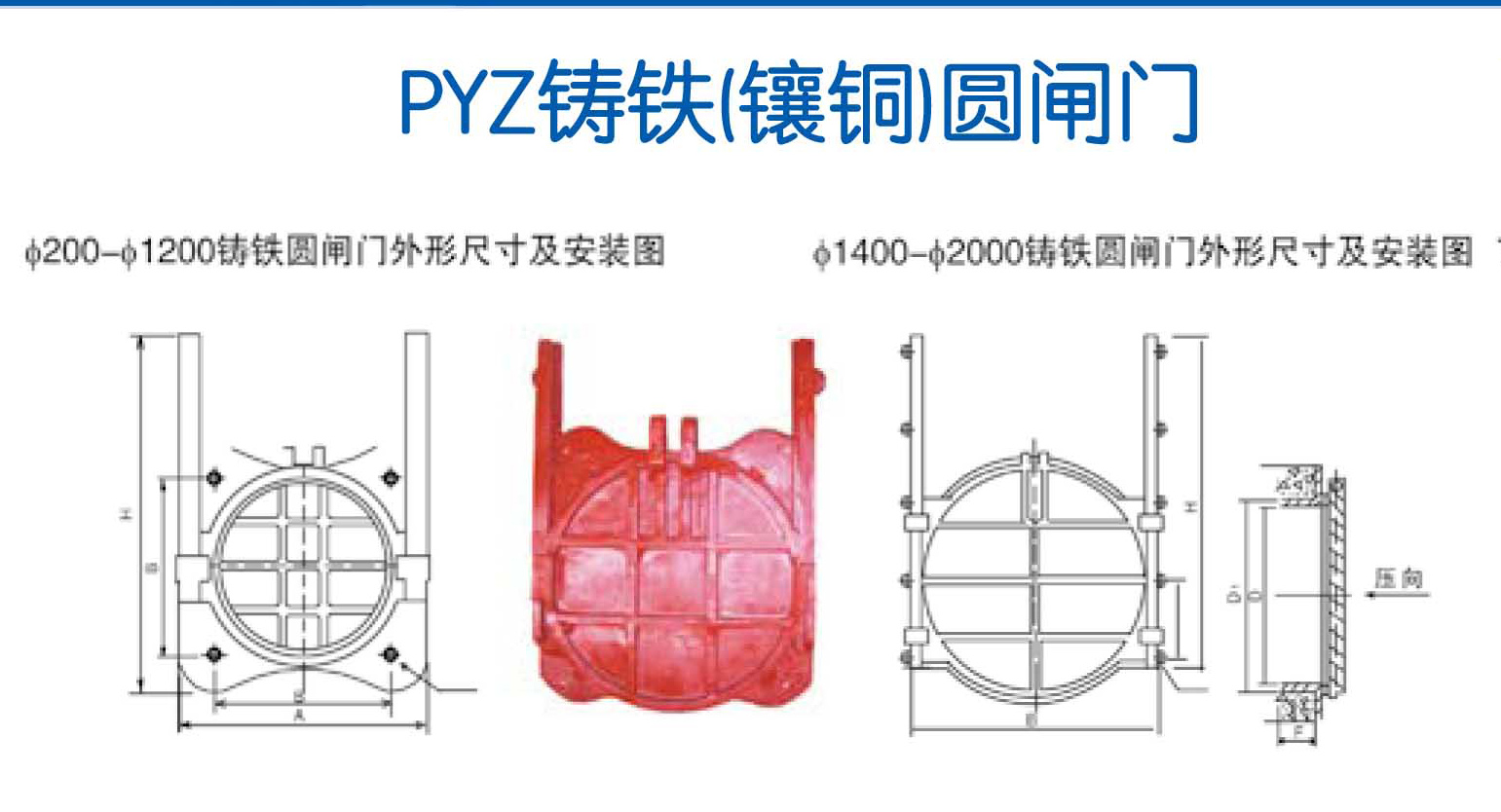

二、铸铁镶铜圆闸门结构尺寸图：

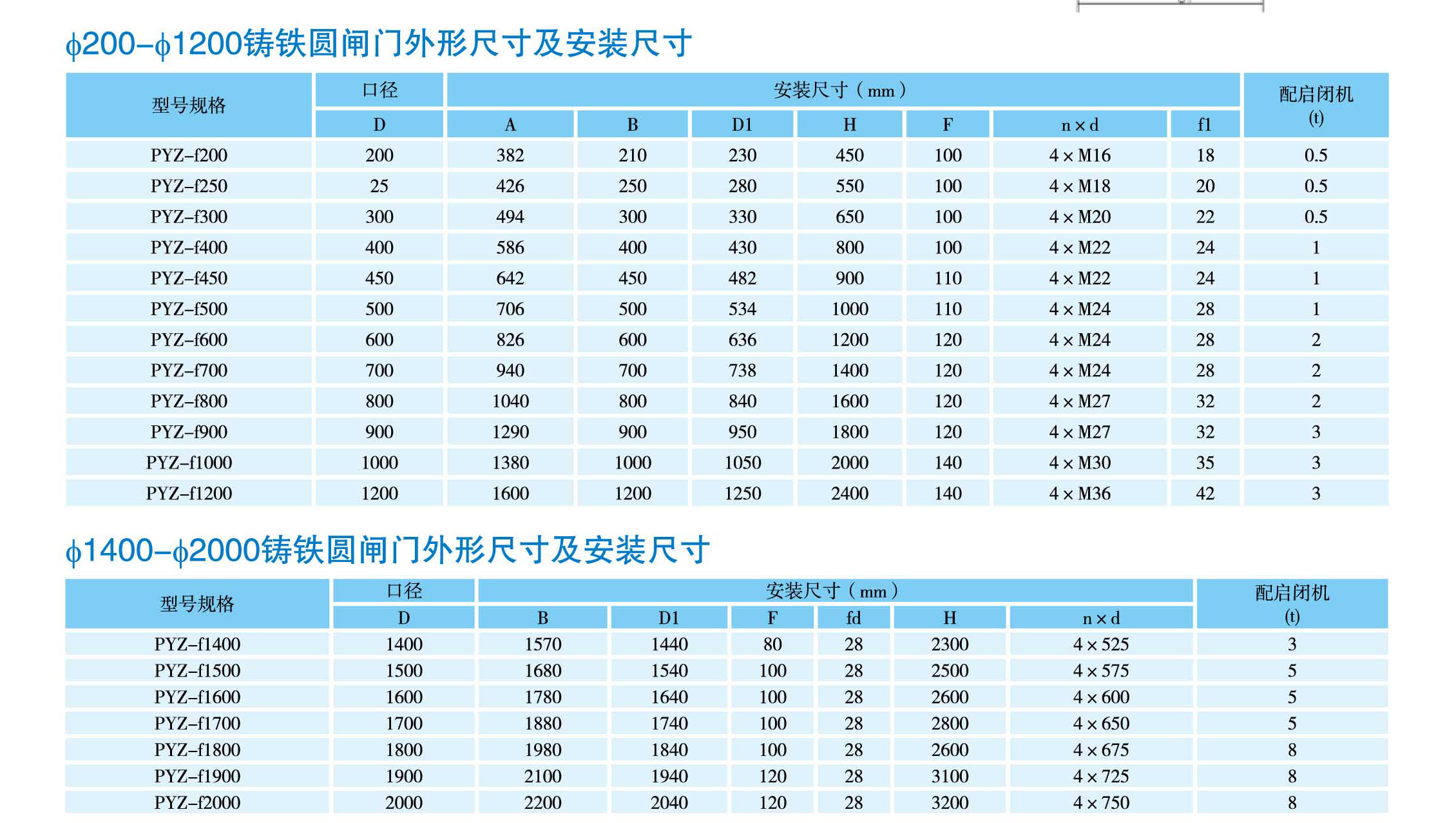

三、铸铁镶铜圆闸门尺寸图以及预埋件和预留孔尺寸表：
