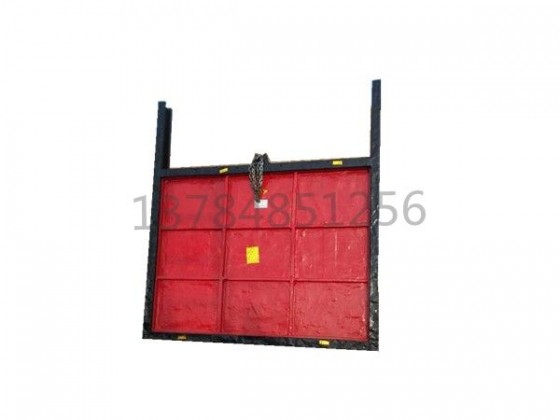

产品名称：铸铁镶铜方闸门，铸铁镶铜闸门

产品型号：ZMQF,SFZ

产品规格：DN200*200-DN3000*3000

结构形式：明杆式、双向承压式

安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机

适用介质：污水、海水、清水

产品用途：铸铁镶铜方闸门广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。

本闸门适用于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。

产品结构：

铸铁镶铜方闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动

一、铸铁镶铜闸门主要技术参数：

参数

名称渗水量(L/min.m)最大水头m工作介质安装方式正常水压方向门框距边壁距离

正向反向

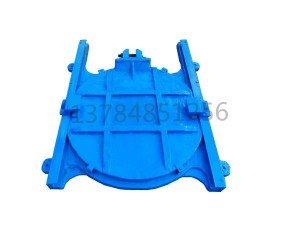

镶铜铸铁圆闸门0.721.25正向10

反向2.5水或污水铅锤状态正面迎水 >300

镶铜铸铁方闸门

双向镶铜铸铁闸门0.720.72正反向10

双向镶铜铸铁方闸门

注：水头超过10m的闸门需另外注明

二. 铸铁镶铜闸门主要零件材料：

零件名称材料

门框、闸板、导轨Ht200

螺杆：45＃钢.304,316

密封面铜合金

三. 铸铁镶铜闸门安装形式：







四. 铸铁镶铜闸门墙式预埋螺栓处理方法：







五. 启闭机与铸铁镶铜闸门布置：







注：1、水头(H)指最高水位至闸门底部高度;

2、以上表中启闭力为承受正压力状态下;

3、表中吨位已含闸板自重，不含予启力;

4、预气力大小与闸门的 块数量，斜度及加工精度有关，一般为开启力的60%~100%;

5、选用启闭机的力一般取1.6~2倍的开启力;

6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。

六. 铸铁镶铜闸门安装事宜：

1、按预埋图中的要求预留闸门及启闭机安装位置;

2、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内;

3、用螺栓将门框、导轨固定在预埋件上;

4、当螺杆细长比(提升杆长度/螺杆外径)4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门最大开启度。

七. 铸铁镶铜闸门选用须知：

1、 选用闸门时应注明H值(闸门中心至启闭机底部平台高度);

2、 启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。

3、 平台设计负荷应考虑正反双向承受(关闭力参考开启力)。

4、 轴导架是根据井深不同而设定的，设计时应与联轴器不干涉;

5、 工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下移动称为暗杆闸门。

6、 方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m;

7、 暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机;

8、 订货时应注明H，并注明单独闸门(与配套启闭机)的具体名称、型号、规格;

9、 本厂可承制其它材料(不锈钢、碳钢)或特殊形工闸门;

10、 本厂供货不含任何预埋件，所以闸门布置参照上页;
