拱形铸铁闸门的结构
点击数：21232020-01-15 16:06:21 来源: 冀州区宏海水利机械厂

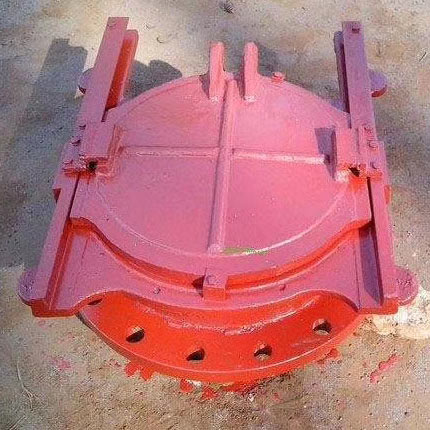

拱形铸铁闸门的结构
拱形铸铁闸门的螺杆采用的是梯形螺纹，螺距按闸门启闭机所需要的操作力和提升速度确定。 （铸铁闸门）
轴导架：
设置轴导架是防止杆受力后失稳，导架与杆之间留有3mm的间隙以方便操作，轴导架采用优质铸铁制成。 （铸铁闸门）
轴导架间距在任何情况下：λ=L/r细长比均不超过200，其中L是轴导架的间距，r是轴回转半径。 （铸铁闸门）
保证闸杆在最大关闭力情况下，压杆的稳定性符合λ≤200的设计规范要求。
每台闸门都装有可调节的楔紧装置，当门板处于关闭位置时，提供门板与门框支承面之间的紧密接触，楔紧装置的可调部分设在门框两侧。（铸铁闸门）
拱形铸铁闸门的螺杆采用的是梯形螺纹，螺距按闸门启闭机所需要的操作力和提升速度确定。 （铸铁闸门）
轴导架：
设置轴导架是防止杆受力后失稳，导架与杆之间留有3mm的间隙以方便操作，轴导架采用优质铸铁制成。 （铸铁闸门）
轴导架间距在任何情况下：λ=L/r细长比均不超过200，其中L是轴导架的间距，r是轴回转半径。 （铸铁闸门）
保证闸杆在最大关闭力情况下，压杆的稳定性符合λ≤200的设计规范要求。
轴导架牢固在混凝土墙上，防止螺杆受力后发生弯曲变形。（铸铁闸门）
每台闸门都装有可调节的楔紧装置，当门板处于关闭位置时，提供门板与门框支承面之间的紧密接触，楔紧装置的可调部分设在门框两侧。（铸铁闸门）
楔块的倾斜度只需施加最小的作用力就可在闸门支承面上产生最大的压紧力，保证闸门受压时达到最好的止水效果。 （铸铁闸门）
