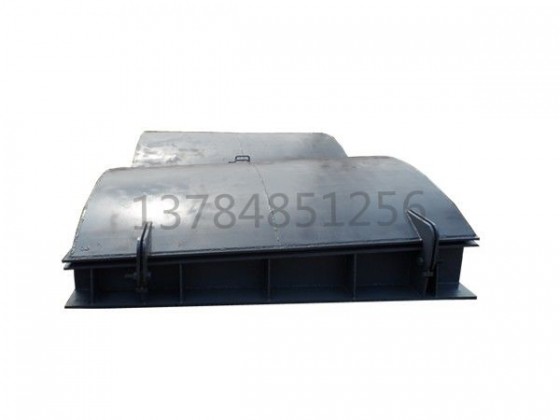

拱形双开拍门


产品型号:CFPM

产品规格:100-3000

产品材质:铸铁、铸钢、不锈钢

产品图片:






侧翻式拍门是一种将拍门门轴立式布置同时向内倾斜一定角度的拍门。

目前国内外排灌泵站拍门,普遍使用的是自由起落旋挂式拍门和浮箱式拍门,这种拍门的门轴横向布置,门体开启时需要克服门体的全部自身重量,所以存在开启角度小,水流阻力大,能源损耗多等缺陷。

为减小能耗,提高泵站运行效率,公司研制了一种开启角度大、水流阻力小的节能型自由侧翻式拍门,根据力学原理,将原本悬挂式拍门的横向门轴改为立式门轴,同时向内倾斜一个最佳的倾斜角度的拍门,此时门体所要克服的开启力仅为门体自重的分力,所以节能型自由侧翻式拍门能在开启时达到更大的开启角度,从而达到减小水流阻力,起到节约能耗的作用。

侧翻式拍门由门板、门铰、门座、同轴和密封件等组成,门板通过门铰安装在门座上。

根据国内泵站的应用情况,拍门的门形分圆形和矩形两种。

技术参数

最大工作水头:15m

使用温度:0~80℃

阻力系数:≤0.1

水头损失:<0.04m

开启角度:80°以上

开启力(非淹没):小于门重1/5

主要零件材料

序号 名称 材料

1 门座 碳钢

2 销轴 不锈钢

3 衬套 铜合金固体润滑轴承

4 密封面 橡胶

5 门体 铸钢

主要技术特点:

1、无需任何启闭装置,能自动启闭。侧翻式拍门与悬挂式拍门相比最显著的特点是:将阀体铰轴竖向布置,并设计了一个最佳倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。

2、安全稳定,节能高效。侧翻式拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需手、电、控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站能耗。在实际运行中经国家水利部检测测试中心测试,侧翻式拍门比悬挂式拍门节约电能22.5%。

3、维护方便,使用寿命长。拍门的阀轴为不锈钢材料,轴销座为铜合金固体润滑轴承,不会锈蚀,密封可靠,主体为碳钢材料;产品结构简单合理,运行轨迹独特,使用寿命可达30年以上,且维护方便。
